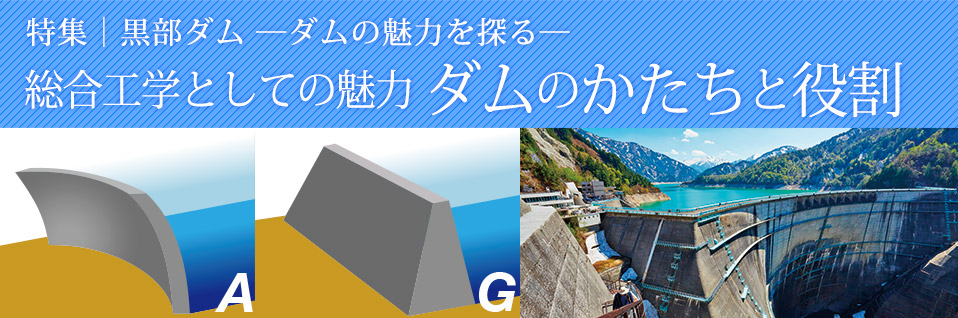

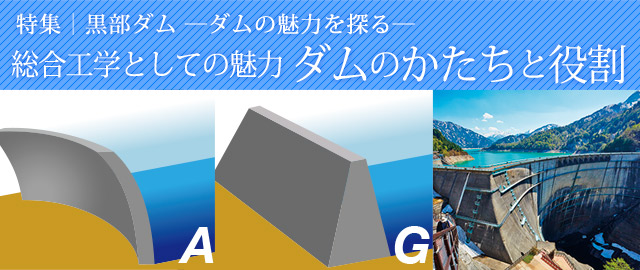

総合工学としての魅力_ダムのかたちと役割 総合工学としての魅力_ダムのかたちと役割

総合工学としての魅力

ダムのかたちと役割(文:宮島 咲)

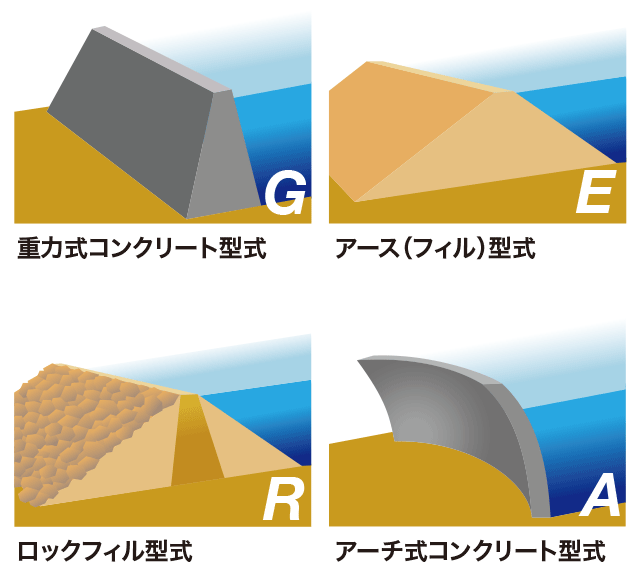

ダムカードの右下に記載されている「A」や「G」などのアルファベット。これはダムの型式を表す記号です。国内には大きく分けて4種類の型式のダムが存在しています。

「E」と表記されているのはアース(フィル)ダムという型式です。土を盛っただけの単純構造で、大昔からある型式です。日本では西暦616年頃に誕生した狭山池(大阪府)が最古とされており、今でも現役で働き続けています。
「G」は重力式コンクリートという型式です。ダム自体の重さで水圧を受け止め、水を堰き止める構造です。この型式の国内最古のダムは布引五本松ダム(兵庫県)で、こちらも現役で活躍しています。

「A」はアーチ式コンクリートダムという型式です。湾曲した堤体により、水圧を左右の岩盤に逃して水を堰き止める構造です。コンクリートが高価だった頃に造られた型式で、建設に使うコンクリート量を減らせます。
「R」はロックフィルという型式です。石を積み上げた構造で、コンクリートを使用していないことが特徴です。内部にコアと呼ばれる粘土層があり、ここで遮水します。しかし、コアだけでは水圧に負けてしまうため、両側に石を盛り、水を堰き止めます。ダムはコンクリートでできているものだと思い込んでいる人がこの型式のダムを見ると、非常に驚くことでしょう。

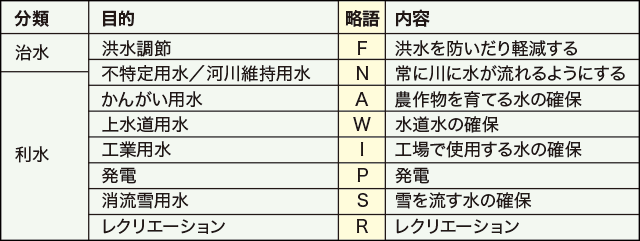

ダムカードの右上に記載されているやアルファベットがダムの役割を表しています。「FNP」などの複数の文字がある場合は、複数の役割を担っているダムという事です。

「F」は洪水調節。この役割を持つダムは、通常は水を貯めません。大雨が降った時に初めて水を貯め始めます。上流から流れてくる水を一時的に貯め、下流へ流す水を少量に制御します。こうすることで、下流を洪水から守るのです。
「N」は河川維持用水・不特定用水を表します。河川は常に一定の水量が流れているものではなく、雪解けの季節は多く、他の季節は少ないのです。極端な河川では、その差は100倍以上にもなります。これでは河川環境の変化が激しすぎ、生物などが住めなくなってしまうため、常に一定に水が流れるようにコントロールします。
「A」はかんがい用水。農作物を作る水を貯める目的で、国内のダムの約半数がこの目的を持っています。
「W」は上水道用水。水道水になる水を貯める目的です。ダムの水は河川によって下流へ運ばれ、取水塔で取水されて浄水場へ運ばれます。
「I」は工業用水という目的で、工業で使うための水を貯めます。
「P」は発電。水路に水車を設置し発電します。よく勘違いされるのですが、発電で使った水は減ることはなく、水車を回し終わったあと再び河川に戻されます。
他に消雪用水の「S」や、レクリエーションなどの目的を持つ「R」で表すダムもあります。
